nano|sec® NSP : un tout nouveau système laser
tête de scannage mobile | traitement en série des champs de scannage | pièces de différentes hauteurs dans le même travail
Avec le nano|sec® NSP, nous présentons un tout nouveau système laser : tête de scanner mobile | traitement en série des champs de balayage | pièces de différentes hauteurs dans le même travail
tête de scannage mobile | traitement en série des champs de scannage | pièces de différentes hauteurs dans le même travail

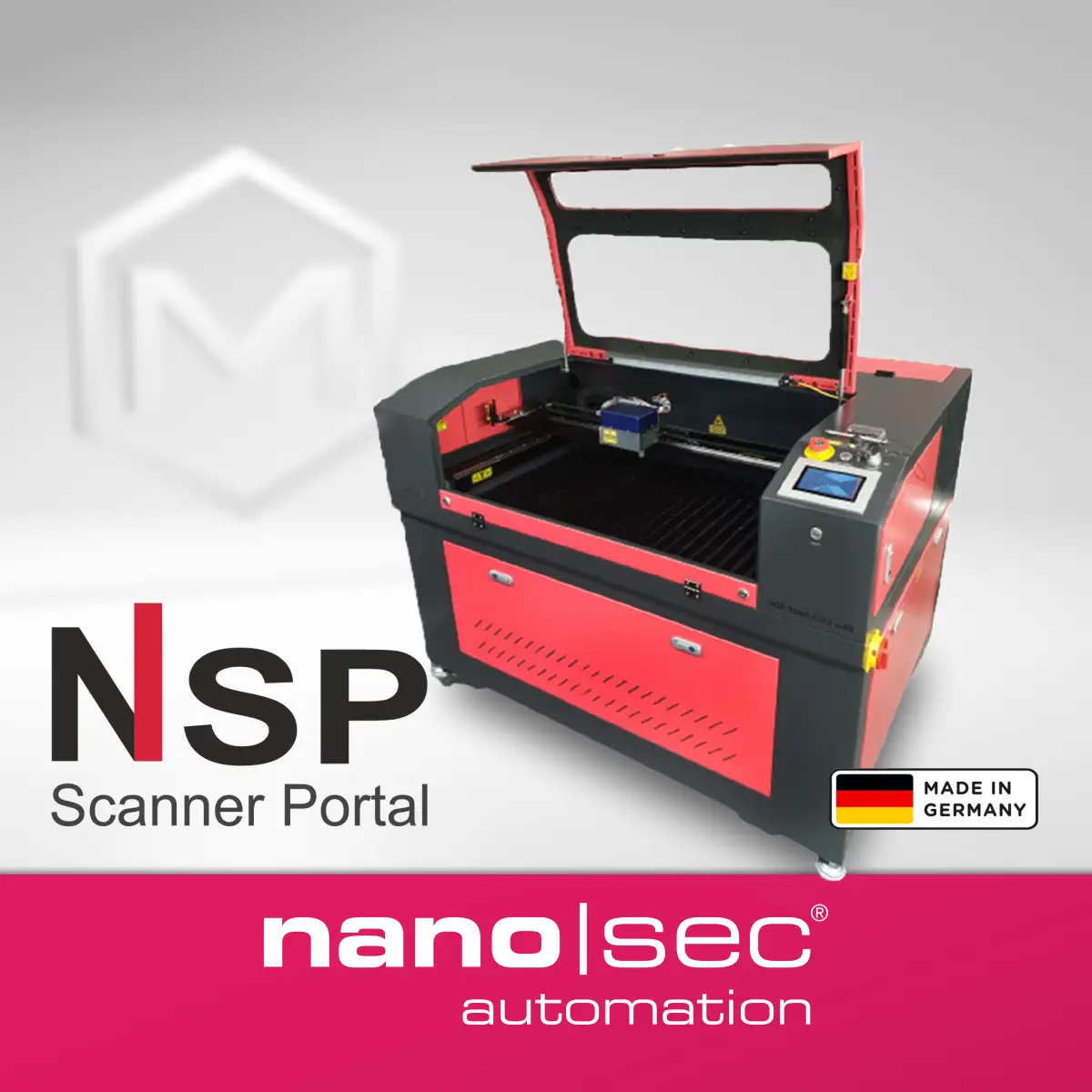

NSP-9060, le portique laser nano|sec® révolutionnaire avec tête de scanner mobile.
Marquez des métaux ou même des plastiques, des matériaux organiques ou du verre*.

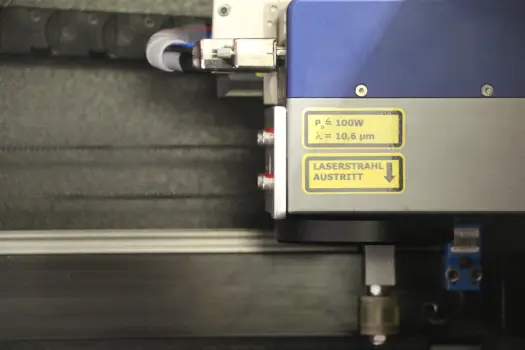

Le nouveau concept du système permet de combiner les scanners, avec leur grande précision et leur vitesse, avec les axes x,y,z d'un portique.
Le système NSP traite les utilisations multiples avec une précision et une vitesse de fabrication maximales.
*selon la source laser
Ce motif (90 mm de large) sur contreplaqué de 3 mm a été gravé et découpé sur NSP-9060 (vidéo ci-dessous).
Durée : 30 secondes
Les systèmes traditionnels ont besoin d'environ 3 à 5 minutes pour cela.
Caractéristiques
- Usinage laser pour une utilisation multiple
- Construction robuste et compacte
- Manipulation facile
- Champ de travail 900 mm x 600 mm
- Classe de protection laser 1
- Solutions spéciales (tailles, adaptateurs rotatifs...) facilement réalisables
Le principe NSP est également applicable à d'autres tailles de champs de travail. Demandez-nous la variante NSP la mieux adaptée à vos besoins !
(lasers à fibre jusqu'à 30W, lasers MOPA jusqu'à 70W, lasers CO2 sealed-off refroidis par air jusqu'à 100W)
Option logicielle pratique :
Testeur de paramètres laser : outil logiciel simple pour trouver automatiquement les meilleurs paramètres laser.
En tant que laser à fibre ou avec la technologie CO2, avec des longueurs d'onde laser de 1064nm ou 10600nm. Il est possible de configurer des portiques et des champs de balayage de différentes tailles.
Une seule plateforme mécanique compacte permet de configurer la puissance du laser entre 20W et 100W cw. Des surfaces de travail de 600 mm x 400 mm à 1 300 mm x 900 mm sont possibles.

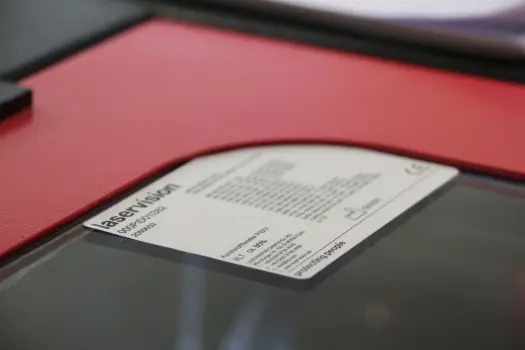

Les grandes fenêtres transparentes en plastique sont certifiées selon la classe de protection OD 4+/ OD8+ ou classe I. L'autofocus permet de traiter rapidement les petites séries.
(Exemple : Nanosec NSP-9060 :)
| Taille max. Taille de la pièce à usiner : | Champ de numérisation : 100 mm x 100 mm (personnalisable) |
| Dimensions extérieures (LTH) (mm) : | 1.420 x 1020 x 1100 |
| Poids (kg) : | <600 |
| Vitesse max. Vitesse de déplacement : | (en fonction de la taille du sujet et de la résolution) |
| Connexions : | RJ45 Ethernet (option), aspiration, USB (type B), HDMI, filtre d'alimentation avec prise pour appareil froid et interrupteur pour la tension secteur / panneau avant : USB 3.0 |
| Système d'exploitation : | Windows 10 (32 bits et 64 bits) (prise en charge complète, y compris SecureBoot à partir de la version SAM 3_6_5_20161230_004 ou 3_6_0_20170116_0001), Windows 8/7/Embedded Standard/Vista (32 bits et 64 bits chacun) |
| Aspiration : | nécessaire : >500 m²/h |
| Source laser : | Laser à solide Synrad 40W CO2 (refroidi par air) |
| Plage de travail (mm) : | 900 x 600 |
| Entraînements : | DC Servo |
| Résolution (dpi) : | max. 1.200 x 1.800 (selon l'application) |
| garantie : | 2 ans |
| Alimentation en tension | Prise Schuko 240VAC/50Hz |
| Puissance nominale | env. 1,8 kVA |
| Protection | 10 ampères |
| Émissions de bruit | <65 dB (A) |
| Logiciel : | Nanoray, SCAPS SAMLight |
Téléchargez ici les nansec NSP Brochure (PDF)
